一、概述

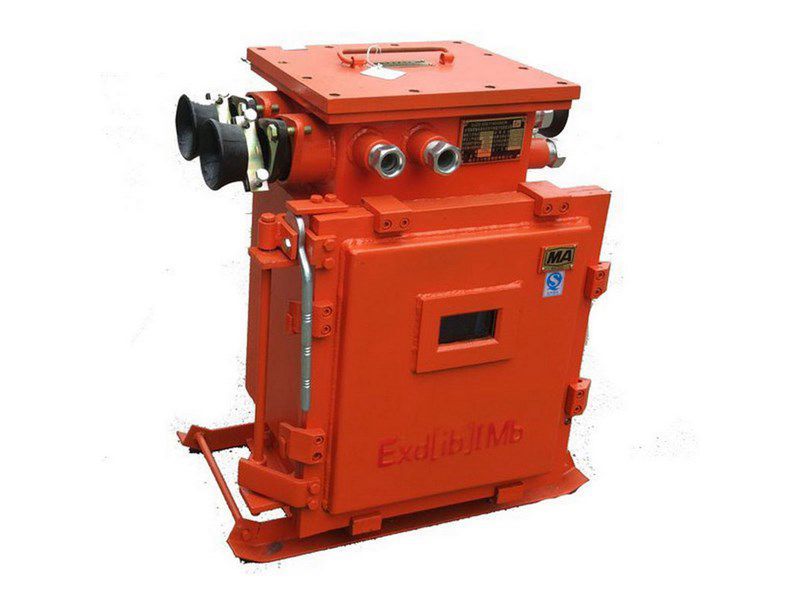

QJZ-315/1140(660)N礦用隔爆兼本質**型可逆真空電磁起動器，適用于含有爆炸性氣體（甲烷）和煤塵的礦井中。在額定電壓1140V、660V頻率為50Hz、額定電流120、80A線路中，遠距離控制或直接控制三相鼠籠型感應電動機，同時對電動機及其有關電路進行保護。控制回路為本質**型。起動器具有失壓、短路、過載、斷相、漏電閉鎖等保護，和相應的故障顯示以及電源、運行等工作狀態顯示；起動器可在外部進行保護參數的整定,操作簡單；起動器設有試驗開關，可以在運行前對保護裝置進行檢查。

本起動器采用屏幕液晶漢化顯示，自動背光，菜單式操作指示，對重要操作授權密碼，有效防止誤操作發生。

二、使用環境條件

    起動器在下列條件下能夠正常工作：

a) 海拔高度不超過2000m；

b) 周圍環境溫度為-5℃～+40℃；

c) 周圍空氣相對濕度不大于95 %（+25℃）；

d) 在具有甲烷、煤塵爆炸性混合物的煤礦井下

e) 與水平面安裝傾斜度不超過15°；

f) 在無顯著搖動和劇烈沖擊振動的地方；

g) 在無破壞絕緣的氣體或蒸汽的環境中；

h) 在無直接滴水的地方；

i) 污染等級： 3級；

j) 安裝類別： III類。

三、主要技術參數：

1、起動器主要參數見表1

型號規格

QJZ-315/1140(660)N

額定電壓（V)

1140、660

額定電流（A)

315

引入電纜的外徑

主電路

φ42-φ51

控制回路

φ12-φ19

重量

200

2、電壓在額定值75—110%時，起動器能可靠工作。

3、本質**電路：本安變壓器輸入電壓AC36V,熔斷器0.1A,本安電路輸出端***大開路電壓AC20V***大短路電流AC85mA,工作電壓DC11V,工作電流D*5mA。

4、遠控電纜長度≤100m,分布電容≤0.03μF，分布電感≤0.3mH。

5、短路保護特性

短路倍數

8～10

動作時間

200～400ms

復位方式

手動復位

6、過載保護特性

過載倍數

1.05

1.20

1.50

6.00

動作時間

長期不動作

5min<t<20min

1min<t<3min

8s≤t≤16s

起始狀態

冷態

熱態

熱態

冷態

復位方式

自動復位

復位時間min

1<t<3

7、斷相保護特性

任意兩相

1.0

1.05(I>100A)

1.15(I≤100A)

**相

0.9

0

0

動作時間

2h不動作

<3min

<20min

開始狀態

冷態

熱態

熱態

復位方式

手動復位

8、漏電閉鎖

主回路額定工作電壓/V

1140

660

單相漏電閉鎖整定值/KΩ

40+20%

22+20%

   當對地絕緣電阻上升到動作值的1.5倍時，解除漏電閉鎖，允許起動器工作。

9、工頻耐壓參數

工作電壓V

≤60

660

1140

工頻耐壓值V

1000

3000

4200

要求

耐壓1min應無擊穿閃絡現象

10、故障原因記憶功能，有前20次故障分?jǐn)嘣蛟敿?xì)記錄。

11、具備模擬故障試驗自檢功能。
